Γιατί έχει σημασία

Οι αγοραστές ανάντη και επιφανειακών δέντρων ρωτούν συχνά αν μια φλάντζα ANSI μπορεί να αντικαταστήσει μια φλάντζα κεφαλής φρέατος API 6A, ή αν μια φλάντζα 6A θα ταιριάξει με σωληνώσεις B16.5 κατάντη. Η σύντομη απάντηση είναι: πρόκειται για διαφορετικά πρότυπα με διαφορετικές φιλοσοφίες ονομαστικής πίεσης, διαφορετική γεωμετρία και πολύ διαφορετικά καθεστώτα πιστοποίησης. Η αντιμετώπισή τους ως εναλλάξιμα αποτελεί κίνδυνο ασφαλείας.

Σύγκριση πεδίου εφαρμογής

Πτυχή	API 6A	ASME B16.5
Εφαρμογή	Εξοπλισμός κεφαλής φρέατος και χριστουγεννιάτικου δέντρου, εξοπλισμός διάτρησης	Βιομηχανικές / κατάντη σωληνώσεις γενικής χρήσης
Τύποι φλάντζας	Τύπος 6B (μη-RTJ αυλάκωση) και 6BX (υψηλής πίεσης)	WN, SO, SW, τυφλό, lap-joint, με σπείρωμα
Φιλοσοφία ονομαστικής πίεσης	Η πίεση λειτουργίας αναφέρεται άμεσα σε psi (2K, 3K, 5K, 10K, 15K, 20K) στην ονομαστική κλάση θερμοκρασίας	Κλάση λίβρας (150 έως 2500), με πίνακες υποβάθμισης συναρτήσει θερμοκρασίας
Τύπος επιφάνειας	Το RTJ είναι η μόνη αποδεκτή επιφάνεια για υπηρεσία API 6A	RF, FF και RTJ επιτρέπονται όλα
Κατηγορίες υλικών	AA, BB, CC, DD, EE, FF, HH (με DD και άνω για όξινη υπηρεσία)	Ομάδες υλικών ανά B16.34 / B16.5
Κλάσεις θερμοκρασίας	K, L, N, P, S, T, U, V (και X, Y)	Προκύπτουν από πίνακες πίεσης-θερμοκρασίας
Καθεστώς ποιότητας	PSL 1, 2, 3, 4 (αύξηση ΜΚΕ και ιχνηλασιμότητας)	Χωρίς σύστημα PSL

Βασικές διαφορές

Άμεση έναντι υποβαθμισμένης πίεσης: Μια φλάντζα 6Α 5Κ σημαίνει πίεση λειτουργίας 5.000 psi στην ονομαστική κλάση θερμοκρασίας. Μια φλάντζα B16.5 Class 1500 από ανθρακούχο χάλυβα A105 δεν δίνει σταθερή πίεση ανεξάρτητη από τη θερμοκρασία· η επιτρεπόμενη πίεση διαβάζεται από τον πίνακα πίεσης-θερμοκρασίας και μειώνεται καθώς η θερμοκρασία ανεβαίνει.
Υψηλότερη πίεση για το ίδιο περίβλημα: Οι βιομηχανικές αναφορές σημειώνουν ότι μια φλάντζα 6A με το ίδιο φυσικό περίβλημα με μια B16.5 Class 600 έχει ονομαστική πίεση 2.000 psi, και μια που ταιριάζει με Class 1500 έχει ονομαστική πίεση 5.000 psi. Οι δυνάμεις σύσφιξης και οι αυλακώσεις δακτυλίου είναι αντίστοιχα διαφορετικές.
Υποχρεωτικό RTJ: Οι φλάντζες API 6A χρησιμοποιούν αποκλειστικά RTJ. Η αντικατάσταση με RF ή FF δεν επιτρέπεται.
Κατηγορίες υπηρεσίας: Οι κατηγορίες υλικών 6A DD, EE, FF και HH προορίζονται για όξινη υπηρεσία σύμφωνα με τα όρια επένδυσης NACE MR0175 / ISO 15156.
Ποιότητα: Το PSL 4 επικαλείται την αυστηρότερη ΜΚΕ, χαρτογράφηση σκληρότητας και ιχνηλασιμότητα· το B16.5 δεν έχει ισοδύναμη βαθμολογία.

Πού αλληλεπικαλύπτονται

Η αλληλεπικάλυψη είναι κυρίως γεωμετρική σύμπτωση: ορισμένες διαστάσεις 6B / 6BX αντιστοιχούν σε συνδυασμούς NPS / κλάσης B16.5 θεωρητικά. Εξακολουθούν να μην είναι εναλλάξιμες στο πεδίο, επειδή η ονομαστική πίεση, η αυλάκωση δακτυλίου και η ποιότητα μπουλονιού διαφέρουν. Οι φλάντζες προσαρμογής / διασταύρωσης σχεδιάζονται για τη μετάβαση από κεφαλή φρέατος 6A σε σωληνώσεις διεργασίας B16.5.

Σφυρηλατούμε φλάντζες τύπου κεφαλής φρέατος και φλάντζες σωληνώσεων κατάντη στην ίδια πρέσα· δείτε τις σφυρήλατες φλάντζες και μη τυπικές σφυρηλατήσεις.

Πότε να επιλέξετε ποιο

Κεφαλή φρέατος, χριστουγεννιάτικο δέντρο, BOP, choke and kill, τύμπανο διάτρησης: API 6A.
Σωληνώσεις διεργασίας κατάντη του choke manifold: συνήθως ASME B16.5 / B16.47 με βαλβίδες B16.34.
Φλάντζες προσαρμογής μεταξύ των δύο: ειδικός σχεδιασμός, συνήθως 6A στη μία πλευρά και B16.5 στην άλλη.

Λίστα ελέγχου προμήθειας / προδιαγραφών

Για 6A: δηλώστε μέγεθος, πίεση λειτουργίας (π.χ. 5K), κλάση θερμοκρασίας, κατηγορία υλικού και PSL. Παράδειγμα: \"Φλάντζα 6BX, 7-1/16 ίντσες 10K, κλάση θερμοκρασίας P-U, κατηγορία υλικού EE, PSL 3\".
Για B16.5: δηλώστε NPS, κλάση, τύπο επιφάνειας, ποιότητα υλικού και αναφορά προτύπου.
Καθορίστε τύπο δακτυλίου στεγανοποίησης (R, RX ή BX) συνεπή με τον τύπο φλάντζας.
Για όξινη υπηρεσία, συνδέστε με NACE MR0175.
Απαιτήστε τεκμηρίωση κατασκευαστή (3.1 ή 3.2 MTR) και αναφορές δοκιμών PSL.

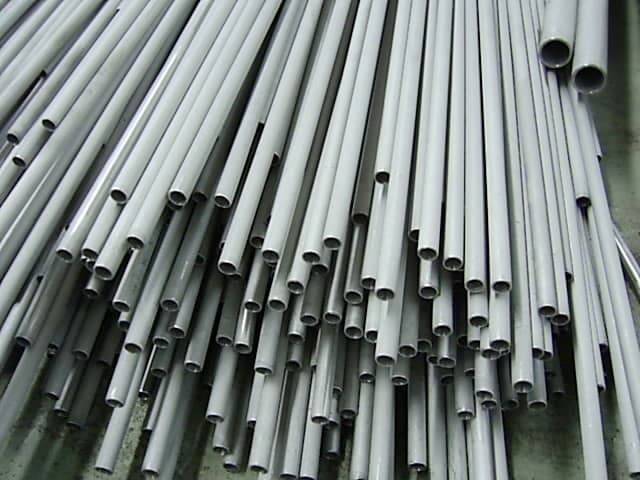

Ταιριάξτε τους σωλήνες χάλυβα χωρίς ραφή και τα εξαρτήματα συγκόλλησης πισινών κατάντη οποιασδήποτε φλάντζας μετάβασης 6A-σε-B16.5.

Χρειάζεστε προσφορά για προσαρμογέα κεφαλής φρέατος σε διεργασία; Στείλτε τη γεωμετρία και τις ονομαστικές τιμές μέσω της φόρμας υποβολής ερωτημάτων.
