Περιγραφή

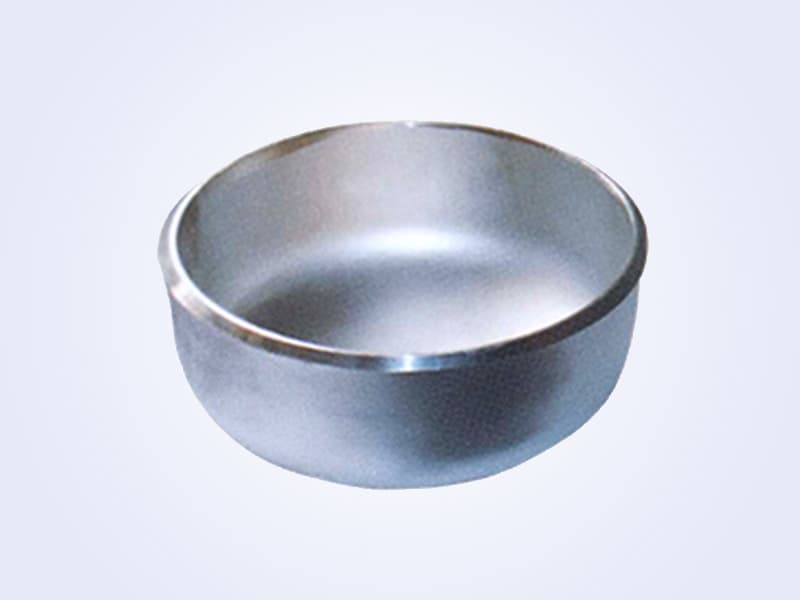

Καπάκι σωλήνα (tube cap), επίσης γνωστό ως κεφαλή κλεισίματος, πώμα, κάλυμμα σωλήνα, κ.λπ., είναι ένα εξάρτημα που συγκολλάται στο άκρο σωλήνα ή τοποθετείται σε εξωτερικό σπείρωμα για να κλείσει τον σωλήνα. Χρησιμοποιείται για να κλείσει τον αγωγό, ίδια λειτουργία με το πώμα. Η κεφαλή δοχείου είναι ένα μέρος του δοχείου, συνδεδεμένο με το κυλινδρικό σώμα με συγκόλληση. (Βλέπε παρακάτω σχήμα) Ανάλογα με το γεωμετρικό σχήμα, μπορεί να διακριθεί σε σφαιρική, ελλειπτική, δισκοειδή, σφαιρικού θόλου, κωνική και επίπεδη κεφαλή, όπου οι σφαιρικές, ελλειπτικές, δισκοειδείς και σφαιρικού θόλου ονομάζονται κυρτές κεφαλές.
Εφαρμογές
Βιομηχανίες πετρελαίου και φυσικού αερίου, χημικά, ηλεκτροπαραγωγή, ναυπηγική, φαρμακευτική, δοχεία πίεσης, αστικά δίκτυα θέρμανσης και ύδρευσης.
Τεχνικές προδιαγραφές
Πρότυπα: ASME B16.x / EN 102xx / GB/T 12459 / GB/T 14383; Υλικά: ASTM A234 WPB; A403 WP304/WP316; A420 WPL6; άνθρακα, κράμα, ανοξείδωτο χάλυβα; Διαστάσεις: 1/2" - 48" (DN15 - DN1200); Πάχος τοιχώματος / Ονομαστική πίεση: Sch 10 - Sch XXS; Επιφάνεια: Αμμοβολή, λαδωμένο, βαμμένο ή γαλβανισμένο.
Πρότυπα αναφοράς
- Τίτλος προτύπου
- Standard Specification for Piping Fittings of Wrought Carbon Steel and Alloy Steel for Moderate and High Temperature Service
- Φορέας έκδοσης
- ASTM International
Παρόμοια / εναλλακτικά υλικά
Το προϊόν καλύπτει πολλά βασικά υλικά. Οι εναλλακτικές ομαδοποιούνται ανά οικογένεια — κάθε κάρτα είναι αναβάθμιση από το επισημασμένο βασικό υλικό. Τελική επιλογή από μηχανικό υλικών.
Switch to A420 WPL6 when service temp ≤ -29°C (Charpy at -46°C); WPB is not qualified for low temperature.
For creep range (~450-540°C) move to 1.25Cr-0.5Mo (WP11) or 1Cr-0.5Mo (WP12).
For high-temp creep / hydrogen service use 2.25Cr-1Mo (WP22), common in hydrotreaters and boiler reheat.
Ultra-supercritical main steam / 540-620°C zones use 9Cr-1Mo-V (Grade 91).
Selection window: MDMT between -101°C and -46°C (colder than WPL6, warmer than 9% Ni). Charpy at -150°F (-101°C); typical for ethylene and deep cryogenic propane lines.
LNG (-162°C) / liquid nitrogen (-196°C) butt-weld fittings use ASTM A420 WPL8 (Ni 8.4–9.6%, commonly called 9% Ni; Charpy at -320°F / -196°C); matching pipe A333 Gr.8, forgings A522.
Chloride service (Cl⁻ > 50 ppm, especially T > 60°C): use 316L; higher chloride or temperature still risks SCC — upgrade to duplex.
Seawater / high chloride / moderate temperature butt-weld fittings: duplex 2205 (A815 WP-S31803), PREN ≈ 35, better pitting resistance than 316L. A182 F51 covers forgings/flanges.
Offshore / FPSO / water injection wellhead: super duplex 2507 (A815 WP-S32750), PREN ≈ 42–43 (industry SDSS threshold ≥ 40). A182 F53 covers forgings/flanges.
Strong acid / high-temp sour / hydrogen service: upgrade to Inconel 625 (UNS N06625, WPNCMC) or Incoloy 825 (UNS N08825, WPNICMC).
Hydrochloric acid / wet chlorine / strongly reducing media: Hastelloy C-276 (UNS N10276, WPHC276).
Τυπικές βιομηχανικές εφαρμογές
Πώς αξιοποιούν οι ομάδες προμηθειών το υλικό/κατηγορία σε πραγματικά έργα. Αντιπαραβάλετε με την προδιαγραφή σας πριν κλειδώσετε το BOM.
- Oil & Gas PipelinesOnshore crude / gas trunk lines: API 5L X42 and below pair with A234 WPB; X52-X70 must pair with MSS SP-75 WPHY-52/60/65/70 (yield-strength match). Service window -29 to +120°C (B31.4 / B31.8 onshore practice).
- Water & Fire ProtectionMunicipal water, cooling-water loops, fire mains; carbon steel with galvanizing or epoxy lining.
- LNG / CryogenicPropane / LPG (~-46°C) → A420 WPL6; ethylene (~-101°C) → A420 WPL3; LNG (-162°C) / liquid nitrogen (-196°C) butt-weld fittings step up to A420 WPL8 (Ni 8.4–9.6%, commonly called 9% Ni).
- Chemical / Food / PharmaAcidic process / process water / CIP loops: A403 WP304L for ambient dilute acid, WP316L with Mo for chloride resistance (matching pipe to A312 is TP304L/TP316L).
- OffshoreSeawater loops / FPSO process lines prefer duplex A815 WP-S31803 (2205) / super duplex A815 WP-S32750 (2507); 316L only for short-term or low-chloride sections (SCC risk above ~60°C even with 316L).
Πρότυπα και υλικά
Οι παρακάτω πληροφορίες χρησιμοποιούνται για την επιλογή προϊόντος και την επικοινωνία RFQ. Οι τελικές απαιτήσεις ακολουθούν τα σχέδια, τα πρότυπα και τα έγγραφα προμήθειας.
