Ce que signifie « Service acide »

Un environnement « acide » est un environnement où du sulfure d'hydrogène (H₂S) humide est présent dans les fluides produits — courant dans l'upstream pétrole et gaz (courants de puits, lignes de collecte, usines de traitement) et dans certains flux de raffinage.

Le H₂S en présence d'eau provoque deux principaux modes d'attaque :

Fissuration par sulfures sous contrainte (SSC) : rupture soudaine et fragile des aciers à haute dureté sous contrainte de traction
Fissuration induite par l'hydrogène (HIC) : cloques internes dans la tôle et le tube dues à l'accumulation d'hydrogène aux inclusions

Les deux sont catastrophiques. NACE MR0175 / ISO 15156 est la norme internationale qui répertorie les matériaux préqualifiés et leurs limites d'utilisation pour prévenir ces modes de défaillance.

Comment la norme est organisée

NACE MR0175 / ISO 15156 comporte trois parties :

Partie	Couverture
Partie 1	Principes généraux et exigences pour la résistance à la fissuration par sulfures sous contrainte (SSC)
Partie 2	Exigences d'application pour les alliages résistants à la corrosion (CRAs) — duplex, super-duplex, alliages à base de Ni
Partie 3	Exigences pour les aciers au carbone et faiblement alliés dans les environnements H₂S humides (intègre l'ancienne NACE MR0103)

Exigences matérielles qui concernent quotidiennement les raccords de tuyauterie et les brides

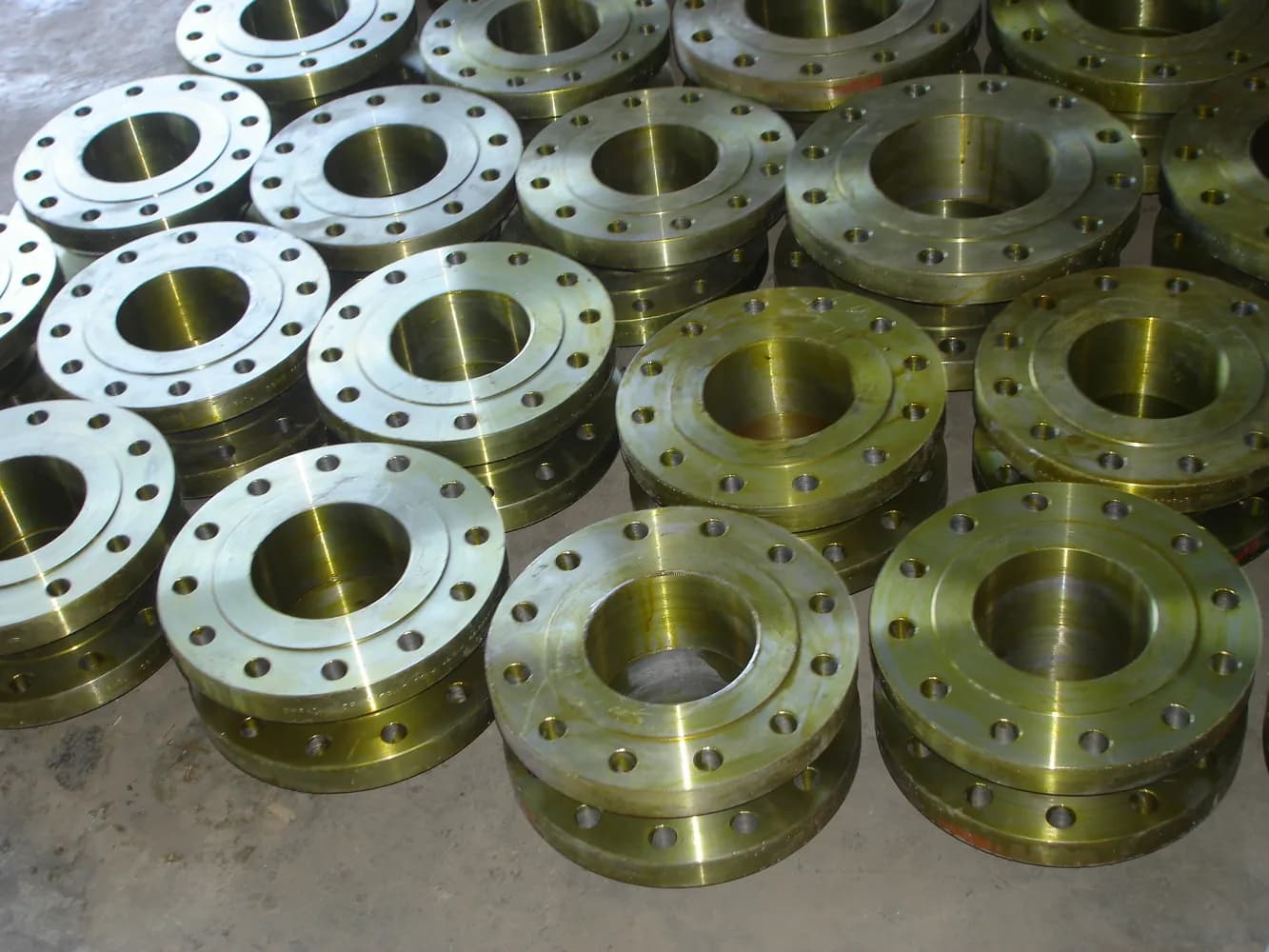

Brides forgées ASTM A105 (cas le plus courant)

Ce que NACE MR0175 / ISO 15156-2 impose lui-même pour les pièces forgées en acier au carbone en service acide :

Dureté maximale : 22 HRC (≈ 237 HV / ≈ 200 HBW) pour le matériau de base, la spécification de base A105 plafonnant déjà la dureté HBW à 187 — donc 187 HBW est le plafond pratique
Exigence de traitement thermique : corroyé à chaud, corroyé à chaud + revenu, recuit, normalisé, normalisé + revenu, ou trempé + revenu sont acceptables (selon ISO 15156-2 §7.2)
Résistance à la fissuration induite par l'hydrogène (HIC) pour les articles dérivés de tôles selon NACE TM0284 si spécifié

Les spécifications propriétaires (Shell DEP, Saudi Aramco SAES, TotalEnergies GS, ADNOC, Petrobras, etc.) ajoutent généralement les limites plus strictes suivantes au-delà de NACE elle-même — vérifiez ce que votre projet exige réellement :

P ≤ 0.015 – 0.025 % (vs A105 base 0.035 %)
S ≤ 0.010 – 0.015 % (vs A105 base 0.040 %)
CEV ≤ 0.43
Normalisation obligatoire après forgeage

La limite de dureté est le facteur critique. Un essai de laminage standard A105 peut montrer 200+ HBW ; obtenir constamment en dessous de 187 HBW nécessite :

Un contrôle plus strict de la chimie (P, S, CEV plus bas)
Normalisation obligatoire après forgeage
Éviter l'écrouissage à froid (par exemple, pas de calibrage à froid de la face de la bride)

Raccords à souder bout à bout ASTM A234 WPB

Également soumis à un maximum de 187 HBW pour le service acide. La même exigence de traitement thermique après formage s'applique.

Matériaux CRA

Pour 22Cr duplex, 25Cr super-duplex, 6Mo super-austénitique, Inconel 625/825/925 : se référer aux courbes de pression partielle de l'ISO 15156-3 pour déterminer la plage de H₂S acceptable. Les CRA ne sont pas « toujours immunisés contre le service acide » — chaque nuance a ses limites.

Ce que MR0175 exige sur le certificat de réception matière (MTC)

Chaque raccord et bride fournis selon NACE MR0175 doivent avoir un MTC qui prouve :

Numéro de coulée traçable jusqu'au composant marqué
Chimie dans l'enveloppe restreinte par NACE (P, S, CEV)
Mesures de dureté Brinell — généralement 5 relevés, avec tous les relevés et le maximum enregistrés
Enregistrement du traitement thermique (température de normalisation, temps, refroidissement)
Déclaration sur le certificat : « Le matériau est conforme aux exigences NACE MR0175 / ISO 15156 pour le service acide »

Si le certificat ne dit pas spécifiquement « conforme à NACE MR0175 », considérez la pièce comme non qualifiée — même si la chimie correspond par hasard.

Pour les articles sensibles à la fissuration induite par l'hydrogène (HIC)

Pour les articles dérivés de tôles (fonds, raccords laminés à partir de tôles, certains composants de grand diamètre extérieur), des essais HIC supplémentaires selon NACE TM0284 peuvent être spécifiés. TM0284 elle-même est une méthode d'essai et ne fixe pas de critères d'acceptation — ceux-ci sont convenus entre l'acheteur et le fabricant. L'acceptation de facto largement adoptée dans l'industrie (mentionnée dans EFC 16, les exemples de l'annexe B de MR0175 et la plupart des spécifications propriétaires) est :

Crack Length Ratio (CLR) ≤ 15 %
Crack Thickness Ratio (CTR) ≤ 5 %
Crack Sensitivity Ratio (CSR) ≤ 2 %

Confirmez toujours les chiffres d'acceptation contractuels dans votre spécification de projet.

Pour la fissuration par sulfures sous contrainte (SSC) des zones soudées, NACE TM0177 peut être spécifié.

Différences avec NACE MR0103

NACE MR0103 était historiquement la norme pour le service H₂S humide en aval de raffinerie. Depuis 2015, l'ISO 15156 / MR0175 a été étendu pour intégrer le service de raffinerie dans la Partie 3, et MR0103 est progressivement supprimé dans de nombreuses spécifications.

Si votre spécification de projet fait encore référence à « MR0103 », clarifiez avec l'ingénieur de projet si la Partie 3 de MR0175 (actuelle) est acceptable. La plupart des spécifications récentes des EPC utilisent par défaut uniquement MR0175.

Erreurs d'achat courantes

Spécifier « A105 NACE » sans limites de dureté. « Conforme NACE » n'est pas un nombre unique — écrivez « A105 N (normalisé) selon ASTM A105 + NACE MR0175 / ISO 15156-3, dureté max 187 HBW ».
Accepter le certificat sans vérification indépendante de la dureté. En service critique, assistez à l'essai de dureté ou faites vérifier le jeu de 5 relevés par un inspecteur tiers (SGS / BV / TÜV / DNV).
Oublier la qualification du mode opératoire de soudage. Une bride conforme à NACE soudée à un tube avec un DMOS non qualifié qui produit une zone de soudure dure est non conforme. Le DMOS/DPQR pour le service NACE doit montrer une dureté de la ZAT ≤ 248 HV (typique).
Mélanger A105 (conforme NACE) avec A350 LF2 (également conforme NACE) sans vérifier les règles d'interchangeabilité du projet. Les deux peuvent répondre à NACE séparément, mais la spécification du projet impose souvent un seul.

Liste de contrôle d'achat pour le service acide

[ ] Le bon de commande mentionne « NACE MR0175 / ISO 15156 » et le numéro de partie (Partie 3 pour le carbone/faiblement allié)
[ ] Dureté maximale spécifiée explicitement (187 HBW pour A105/A234)
[ ] Exigence de traitement thermique explicitement écrite (« normalisé » et non « brut de forge »)
[ ] MTC doit inclure les relevés de dureté + déclaration NACE
[ ] Essai HIC (NACE TM0284) pour les articles dérivés de tôles en service critique
[ ] DMOS/DPQR pour tout soudage sur site qualifié selon les limites NACE
[ ] Inspection tierce partie témoin de la dureté pour la première pièce et des lots aléatoires

Cet article est une référence pour l'acheteur. Les spécifications du projet doivent suivre la dernière édition de NACE MR0175 / ISO 15156.
