परिचय

तेल और गैस, पेट्रोकेमिकल और बिजली उत्पादन में क्रय अभियंताओं के लिए, सही फ्लैंज प्रकार का चयन एक महत्वपूर्ण निर्णय है जो सिस्टम सुरक्षा, रखरखाव और स्वामित्व की कुल लागत को प्रभावित करता है। बटवेल्ड (वेल्ड नेक) और सॉकेट वेल्ड फ्लैंज दो सामान्य डिज़ाइन हैं, प्रत्येक की अलग-अलग प्रदर्शन विशेषताएँ हैं। यह मार्गदर्शिका क्रय संबंधी विचारों पर केंद्रित एक व्यावहारिक तुलना प्रदान करती है, जिसमें मानक, निरीक्षण आवश्यकताएँ और RFQ सर्वोत्तम अभ्यास शामिल हैं।

प्रत्येक प्रकार को समझना

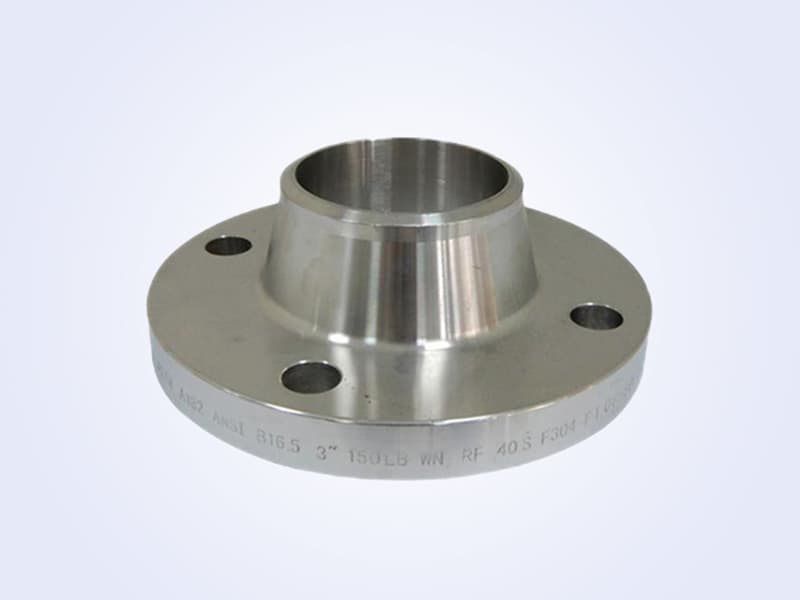

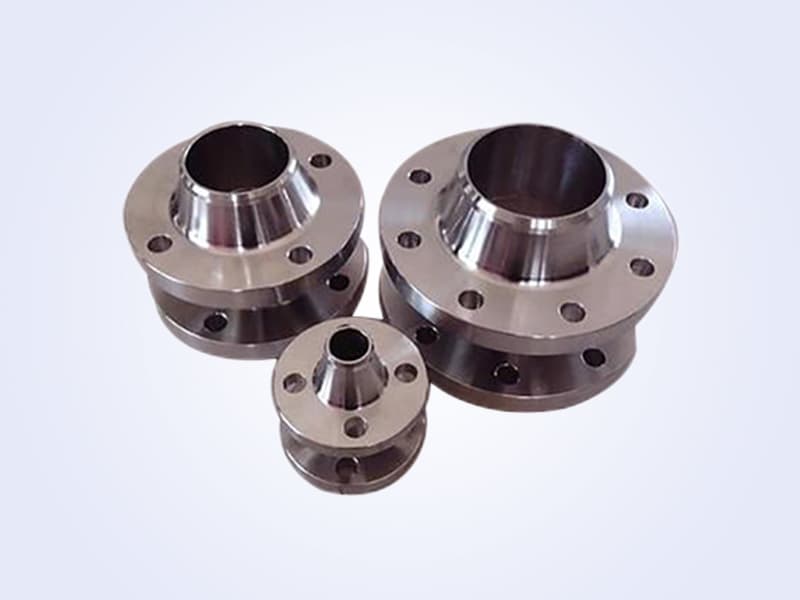

बटवेल्ड फ्लैंज

एक बटवेल्ड फ्लैंज को पाइप के अंत को फ्लैंज गर्दन से बट वेल्डिंग करके पाइप से जोड़ा जाता है। यह एक पूर्ण प्रवेश वेल्ड बनाता है जो उच्च संरचनात्मक अखंडता और चिकनी बोर सुनिश्चित करता है। मुख्य विशेषताएँ:

उच्च दबाव, उच्च तापमान सेवाओं के लिए उत्कृष्ट
बोर व्यास पाइप से मेल खाता है, कटाव और अशांति को कम करता है
कुशल वेल्डिंग और रेडियोग्राफिक निरीक्षण की आवश्यकता होती है

सॉकेट वेल्ड फ्लैंज

एक सॉकेट वेल्ड फ्लैंज में एक रिसेस्ड सॉकेट होता है जहाँ पाइप डाला जाता है और फिर शीर्ष के चारों ओर फिलेट वेल्ड किया जाता है। लाभों में शामिल हैं:

आसान संरेखण और वेल्डिंग (बेवलिंग की आवश्यकता नहीं)
छोटे पाइप आकार (NPS 4 या छोटे) के लिए लागत प्रभावी
कम दबाव, गैर-महत्वपूर्ण सेवाओं के लिए अच्छा

प्रदर्शन तुलना

फीचर	बटवेल्ड	सॉकेट वेल्ड
दबाव रेटिंग	2500# और अधिक तक	आमतौर पर 600# तक
तापमान सीमा	विस्तृत (क्रायोजेनिक से उच्च गर्मी)	सीमित (500°C से ऊपर अनुशंसित नहीं)
थकान प्रतिरोध	उत्कृष्ट	मध्यम (सॉकेट रूट पर तनाव एकाग्रता)
लीक अखंडता	उच्च (पूर्ण प्रवेश वेल्ड)	फिलेट वेल्ड पर निर्भर; तरल पदार्थ फंस सकते हैं
स्थापना लागत	उच्च (श्रम + निरीक्षण)	कम (सरल वेल्ड)
रखरखाव	अधिक मजबूत, कम बार प्रतिस्थापन	अलग करना आसान

पुष्टि करने योग्य मानक

फ्लैंज खरीदते समय, हमेशा लागू ASTM और ASME मानकों का अनुपालन सत्यापित करें:

बटवेल्ड फ्लैंज: ASME B16.5 (आयाम), ASTM A105 (कार्बन स्टील), ASTM A182 (मिश्र धातु/स्टेनलेस), ASTM A694 (उच्च शक्ति)।
सॉकेट वेल्ड फ्लैंज: समान मानक लागू होते हैं। सॉकेट आयाम और दीवार मोटाई के लिए ASME B16.5 भी जाँचें।
ASME B16.5, सामग्री समूह के अनुसार दबाव-तापमान रेटिंग।

आवश्यक निरीक्षण दस्तावेज़

प्रत्येक शिपमेंट के लिए, निम्नलिखित की मांग करें:

EN 10204 प्रकार 3.1 या 3.2 के अनुसार सामग्री परीक्षण प्रमाणपत्र (MTC)
आयामी निरीक्षण रिपोर्ट (ASME B16.5 सहनशीलता के अनुसार)
कठोरता परीक्षण रिपोर्ट (खट्टी सेवा के लिए NACE MR0175 के अनुसार)
मिश्र धातु फ्लैंज के लिए सकारात्मक सामग्री पहचान (PMI) रिपोर्ट
यदि लागू हो तो वेल्ड एंड तैयारी के लिए दृश्य और NDT रिपोर्ट (MT, PT, RT)

RFQ चेकलिस्ट

किसी भी प्रकार के लिए पूछताछ भेजते समय शामिल करें:

फ्लैंज प्रकार (बटवेल्ड या सॉकेट वेल्ड)
आकार (NPS) और शेड्यूल/दबाव वर्ग (जैसे, 150#, 300#, 600#)
सामग्री विनिर्देश (जैसे, ASTM A105, A182 F304)
फेसिंग प्रकार (RF, FF, RTJ) और सतह फिनिश
आवश्यक प्रमाणपत्र (MTC, EN 10204, NACE)
मात्रा और वितरण शर्तें
लागू कोड संस्करण (ASME B16.5 वर्ष)

देखने योग्य गुणवत्ता जोखिम

सॉकेट वेल्ड फ्लैंज: यदि पाइप और सॉकेट के बीच का अंतर बहुत छोटा है तो दरार संक्षारण का जोखिम। ASME B16.11 के अनुसार पूर्ण प्रवेश फिलेट वेल्ड और उचित अंतर सुनिश्चित करें।
बटवेल्ड फ्लैंज: वेल्डिंग के दौरान गलत संरेखण का जोखिम। मोटे वर्गों के लिए प्री-वेल्ड टैकिंग और पोस्ट-वेल्ड हीट ट्रीटमेंट (PWHT) की आवश्यकता है।
सस्ते फ्लैंज: घटिया सामग्री (जैसे, कम तापमान के लिए गैर-LME सामग्री) के साथ आ सकते हैं। PMI और रासायनिक विश्लेषण पर जोर दें।

उद्धरण से पहले भेजें

सटीक मूल्य निर्धारण और लीड टाइम प्राप्त करने के लिए प्रदान करें:

ऊपर के अनुसार पूर्ण फ्लैंज विनिर्देश
अपेक्षित मात्रा (वार्षिक या ऑर्डर मात्रा)
वितरण गंतव्य (बंदरगाह या साइट)
कोई तृतीय-पक्ष निरीक्षण आवश्यकता (जैसे, लॉयड्स, DNV)

निष्कर्ष

बटवेल्ड और सॉकेट वेल्ड फ्लैंज के बीच चुनाव सेवा स्थितियों और बजट पर निर्भर करता है। महत्वपूर्ण उच्च दबाव लाइनों के लिए, बटवेल्ड मानक है। छोटे-बोर उपयोगिता लाइनों के लिए, सॉकेट वेल्ड अर्थव्यवस्था प्रदान करता है। हमेशा प्रमाणित सामग्री को प्राथमिकता दें और निरीक्षण रिकॉर्ड रखें।
