परिचय

औद्योगिक पाइपिंग सिस्टम में, मीडियम-लो प्रेशर (MLP) फ्लैंज और फिटिंग्स पेट्रोकेमिकल, जहाज निर्माण, तेल और गैस, रासायनिक, और जिला हीटिंग जैसे क्षेत्रों में पाइपलाइनों को जोड़ने और सील करने के लिए महत्वपूर्ण हैं। जबकि मानकीकृत घटक व्यापक रूप से उपलब्ध हैं, कई परियोजनाओं को गैर-मानक आयामों, अद्वितीय सामग्रियों, या विशिष्ट सीलिंग आवश्यकताओं के कारण कस्टम समाधानों की आवश्यकता होती है। खरीद इंजीनियरों और औद्योगिक खरीदारों के लिए, कस्टम MLP फ्लैंज और फिटिंग्स सोर्स करना सिर्फ एक आपूर्तिकर्ता चुनने से अधिक है; इसके लिए एक स्पष्ट तकनीकी विनिर्देश, मानकों का पालन, और कठोर गुणवत्ता नियंत्रण की आवश्यकता होती है।

यह गाइड कस्टम मीडियम-लो प्रेशर फ्लैंज और फिटिंग्स की खरीद के लिए मानकों से लेकर निरीक्षण दस्तावेज़ीकरण तक प्रमुख विचारों को रेखांकित करती है, जो आपको सामान्य गुणवत्ता जोखिमों से बचने और आपकी परियोजना की सफलता सुनिश्चित करने में मदद करती है।

कस्टमाइज़ेशन क्यों महत्वपूर्ण है

मानक फ्लैंज (जैसे, ASME B16.5 क्लास 150 या 300) कई अनुप्रयोगों को कवर करते हैं, लेकिन कुछ परियोजनाओं में विचलन की आवश्यकता होती है:

गैर-मानक आकार: अजीब पाइप व्यास या कस्टम बोल्ट पैटर्न।
विशेष सामग्री: संक्षारक वातावरण के लिए विदेशी मिश्र धातु (जैसे, डुप्लेक्स स्टेनलेस स्टील, मोनेल)।
अद्वितीय फेसिंग: संशोधित राइज्ड फेस, रिंग जॉइंट, या खांचेदार फिनिश।
उच्च तापमान या चक्रीय सेवा: मानक वक्रों से परे कस्टम दबाव-तापमान रेटिंग।

कस्टमाइज़ेशन अनुकूलित प्रदर्शन और लागत दक्षता की अनुमति देता है, लेकिन यह निर्माण और गुणवत्ता आश्वासन में जटिलता लाता है।

ऑर्डर करने से पहले मानकों की पुष्टि करें

कोटेशन अनुरोध (RFQ) भेजने से पहले, सुनिश्चित करें कि डिज़ाइन उपयुक्त मानक का संदर्भ देता है। MLP फ्लैंज और फिटिंग्स के लिए सामान्य मानकों में शामिल हैं:

मानक	दायरा
ASME B16.5	नाममात्र पाइप आकार NPS 24 तक, क्लास 150–2500 के लिए पाइप फ्लैंज और फ्लैंज्ड फिटिंग्स

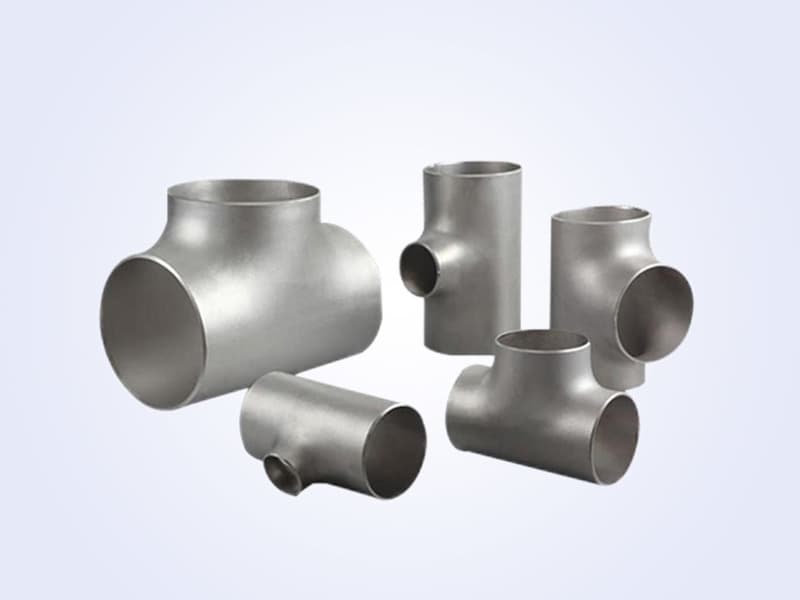

ASME B16.9	कारखाना-निर्मित रॉट स्टील बट-वेल्डिंग फिटिंग्स (जैसे, एल्बो, टी, रिड्यूसर)
ASME B16.47	उच्च दबावों के लिए बड़े-व्यास वाले स्टील फ्लैंज (NPS 26–60)
EN 1092-1	यूरोपीय फ्लैंज (PN श्रृंखला)
ISO 7005	पाइपिंग सिस्टम के लिए धातु फ्लैंज
MSS SP-44	उच्च दबाव सेवा के लिए स्टील पाइपलाइन फ्लैंज

कस्टम डिज़ाइनों के लिए, आपूर्तिकर्ता को पुष्टि करनी चाहिए कि प्रदर्शन मानदंड (दबाव-तापमान रेटिंग, फेसिंग आयाम) निकटतम मानक को पूरा करते हैं या उससे अधिक हैं। हमेशा प्रासंगिक मानक और किसी भी पूरक विनिर्देश (जैसे, खट्टी सेवा के लिए NACE MR0175) के अनुपालन का प्रमाण पत्र मांगें।

आवश्यक निरीक्षण दस्तावेज़

कस्टम घटकों के लिए पूरी ट्रेसेबिलिटी और परीक्षण दस्तावेज़ीकरण की आवश्यकता होती है। अपने आपूर्तिकर्ता से निम्नलिखित पर जोर दें:

सामग्री परीक्षण प्रमाणपत्र (MTC): EN 10204 3.1 या 3.2 (या ASTM A 6/A 6M) के अनुसार रासायनिक संरचना और यांत्रिक गुण दर्शाते हुए।
आयामी निरीक्षण रिपोर्ट: लागू मानक के अनुसार सहनशीलता के साथ प्रमुख आयाम (बोर, बाहरी व्यास, बोल्ट सर्कल, मोटाई, फेसिंग ऊंचाई)।
दबाव परीक्षण प्रमाणपत्र: यदि कोड द्वारा आवश्यक हो (जैसे, रेटेड दबाव के 1.5x पर हाइड्रोस्टैटिक परीक्षण)।
हीट ट्रीटमेंट रिकॉर्ड: यदि सामग्री विनिर्देश द्वारा आवश्यक हो तो सामान्यीकरण, शमन, या तनाव मुक्ति के लिए।
गैर-विनाशकारी परीक्षण (NDE) रिपोर्ट: निर्दिष्ट अनुसार रेडियोग्राफी, अल्ट्रासोनिक, या चुंबकीय कण निरीक्षण।

ध्यान रखें कि कस्टम वस्तुओं को पूर्ण उत्पादन से पहले अतिरिक्त योग्यता नमूने या प्रथम-लेख निरीक्षण की आवश्यकता हो सकती है।

कस्टम MLP फ्लैंज और फिटिंग्स के लिए RFQ चेकलिस्ट

सटीक मूल्य निर्धारण और लीड टाइम प्राप्त करने के लिए, अपने RFQ में निम्नलिखित जानकारी प्रदान करें:

मात्रा और इकाई: जैसे, टुकड़ों या सेटों की संख्या।
घटक का प्रकार: फ्लैंज प्रकार (वेल्ड नेक, स्लिप-ऑन, ब्लाइंड, आदि) या फिटिंग (एल्बो, टी, रिड्यूसर)।
नाममात्र आकार (NPS) और शेड्यूल: या यदि गैर-मानक है तो सटीक बाहरी व्यास/दीवार मोटाई।
दबाव वर्ग या रेटिंग: जैसे, क्लास 150, 300, या PN 10, 16।
सामग्री ग्रेड: ASTM/ASME सामग्री निर्दिष्ट करें (जैसे, A105, A182 F316L, A234 WPB)।
फेसिंग और फिनिश: राइज्ड फेस, फ्लैट फेस, रिंग जॉइंट; चिकनाई मान (जैसे, 125–250 μin Ra)।
अंत कनेक्शन: बट-वेल्ड, सॉकेट-वेल्ड, थ्रेडेड, या कस्टम।
विशेष आवश्यकताएं: NACE अनुपालन, हीट लॉट ट्रेसेबिलिटी, PMI परीक्षण, आदि।
लागू मानक: ASME, EN, ISO, या एक कस्टम ड्राइंग नंबर।
बोल्ट और गैस्केट जानकारी (यदि शामिल है): सामग्री, आकार, और मात्रा।

ध्यान देने योग्य गुणवत्ता जोखिम

कस्टम निर्माण ऐसे जोखिम लाता है जो समय और पैसा खर्च कर सकते हैं। सामान्य नुकसानों में शामिल हैं:

सामग्री का मिश्रण: गैर-मानक सामग्री का परीक्षण नहीं किया जा सकता है; महत्वपूर्ण मिश्र धातुओं के लिए PMI (सकारात्मक सामग्री पहचान) का अनुरोध करें।
सहनशीलता विचलन: कस्टम आयाम ड्राइंग से भटक सकते हैं; आयामी निरीक्षण रिपोर्ट पर जोर दें और यदि संभव हो तो साक्षी निरीक्षण करें।
हीट ट्रीटमेंट त्रुटियां: गलत हीट ट्रीटमेंट या इसकी कमी यांत्रिक गुणों को प्रभावित कर सकती है; हीट ट्रीट प्रमाणन सत्यापित करें।
अनुचित फेसिंग फिनिश: खुरदरा या असमान फेसिंग रिसाव का कारण बनता है; फिनिश आवश्यकताओं को स्पष्ट रूप से निर्दिष्ट करें।
अंकन और ट्रेसेबिलिटी: कस्टम भागों को आकार, वर्ग, सामग्री, और निर्माता आईडी के साथ मानक (जैसे, ASME B16.5) के अनुसार चिह्नित किया जाना चाहिए।

कोटेशन से पहले क्या भेजें

कोटेशन प्रक्रिया को सुव्यवस्थित करने के लिए, शामिल करें:

विनिर्देशों या इंजीनियरिंग ड्राइंग का एक स्पष्ट सेट (PDF या CAD)।
संदर्भ मानक और कोई भी विचलन सहनशीलता सीमाएं।
अपेक्षित वितरण अनुसूची और बैच आकार।
ज्ञात सेवा शर्तें (तापमान, दबाव, माध्यम) यदि वे सामग्री चयन को प्रभावित करती हैं।

निष्कर्ष

कस्टम मीडियम-लो प्रेशर फ्लैंज और फिटिंग्स कई औद्योगिक परियोजनाओं के लिए आवश्यक हैं, लेकिन उन्हें सावधानीपूर्वक खरीद योजना की आवश्यकता होती है। मानकों की पुष्टि करके, उचित दस्तावेज़ीकरण का अनुरोध करके, और एक विस्तृत RFQ प्रदान करके, आप जोखिमों को कम कर सकते हैं और उच्च गुणवत्ता वाले घटकों की समय पर डिलीवरी सुनिश्चित कर सकते हैं।
