Hebei Haihao はパイプレデューサーをどの規格で製造していますか？

ASTM/ASME（A234 WPB / WPC / WP1 / WP11 / WP12 / WP22 / WP91、A403 ステンレス、A420 WPL6 低温用）、EN（EN 10253 (Parts 1–4)）、JIS（B2311 / B2312 / B2313）、GB（GB/T 12459 / GB/T 13401）、および MSS SP-75（高張力低合金）に基づいて製造しております。最終的な材質と規格は図面または RFQ にて確認いたします。

パイプレデューサーの最大サイズ能力はどの程度ですか？

ベンドは Φ2200 mm の大口径まで、押し出し・プレス成形フィッティングは DN1500・肉厚 100 mm まで、鍛造フランジは Φ4000 mm まで、単品鍛造は 50 tons まで対応可能です。具体的な能力は図面と材質グレードにより確認いたします。

どのような検査・品質書類が提供されますか？

標準パッケージとして、EN 10204 3.1 材質証明書、化学分析、機械試験レポート、寸法検査レポート、非破壊検査レポート（必要に応じて PT/MT/UT/RT）、熱処理記録、パッキングリストを提供いたします。第三者立会検査（SGS / BV / TÜV / Lloyd's）はご要望に応じて手配可能です。

標準的なリードタイムはどのくらいですか？

標準サイズの一般フィッティング：15-30 日。非標準サイズまたは特殊材質：30-60 日。大口径押し出しフィッティングおよび鍛造フランジ：45-90 日。プレハブ配管スプールは図面の複雑さに依存します。RFQ 受領時の生産スケジュールに基づき正確なリードタイムを確定いたします。

Hebei Haihao はどのような認証を保有していますか？

ISO 9001 品質マネジメント、ISO 14001 環境マネジメント、ISO 45001 労働安全衛生、フランジおよびフィッティングに対する ABS 型式承認ならびに圧力配管部品の国家製造ライセンスを保有しております。証明書の全画像は認証ページにてご覧いただけます。

対応可能なインコタームズと支払条件は？

FOB、CFR、CIF の 3 種類に対応しております。お支払条件は取消不能一覧払信用状（L/C at sight）のみ承ります。最終条件は受注金額と取引関係に応じて合意いたします。

What material is ASTM A234 WPB for パイプレデューサー?

ASTM A234 WPB is a wrought carbon-steel grade for pressure-piping fittings used in moderate and high-temperature service. It is commonly specified with ASME B16.9 elbows, tees, reducers and caps, and often matched with ASTM A106 Gr.B pipe and ASTM A105 forged flanges.

When should LF2 or WPL6 be used instead of A105 / A234 WPB?

For low-temperature service, forged flanges are commonly specified as ASTM A350 LF2 and butt-weld fittings as ASTM A420 WPL6. The project should confirm design temperature, impact-test requirement, MTC traceability and whether NACE / sour-service requirements also apply.

What does RT / UT / MT / PT inspection mean on a piping RFQ?

RT means radiographic testing, UT means ultrasonic testing, MT means magnetic particle testing and PT means liquid penetrant testing. The required percentage, acceptance criteria and hold points should be stated in the drawing, ITP or purchase specification.

レデューサー

パイプレデューサー

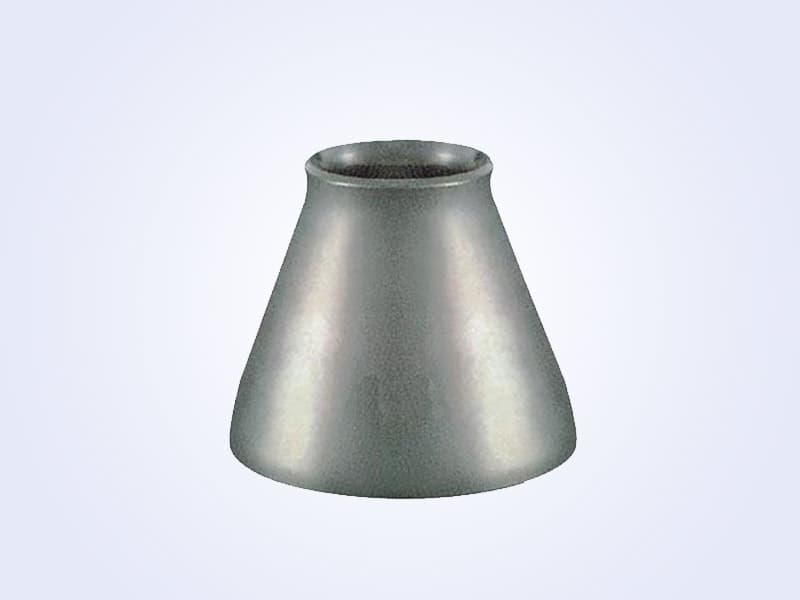

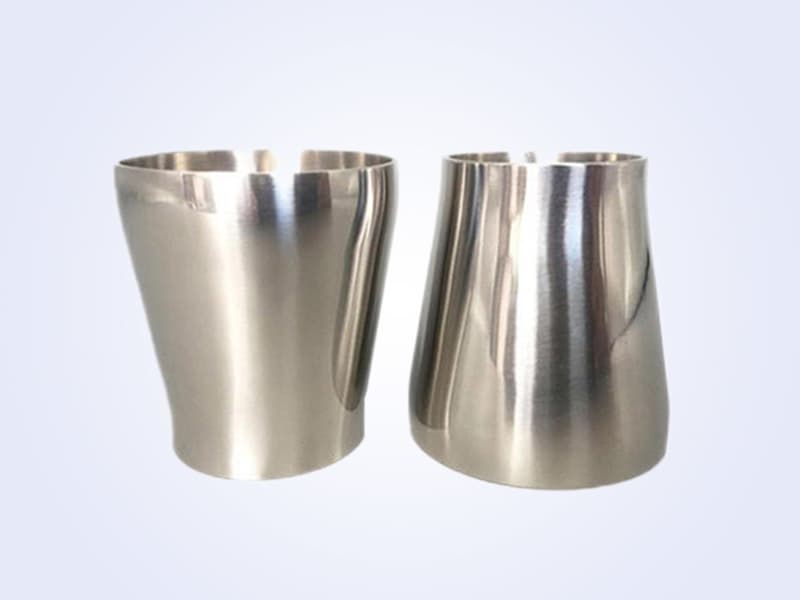

同心および偏心の突合せ溶接パイプレデューサー。炭素鋼、合金鋼、ステンレス鋼製。工業配管における呼び径の変更に使用。

材質／規格: ASTM A234 WPB/WP11/WP22; A403 WP304/WP316; A420 WPL6; carbon, alloy, stainless
サイズ範囲: 1/2" - 48" (DN15 - DN1200)
肉厚（Schedule）: Sch 5S - Sch XXS / PN 6 - PN 420

製品説明

河北海浩グループ（Hebei Haihao Group）は、同心および偏心タイプのパイプレデューサーを製造しています。成形方法には、縮径プレス、拡径プレス、縮径・拡径の組み合わせ、スタンピングがあります。異なる呼び径の配管を接続し、流れの方向転換や調整に使用されます。

用途

石油・ガスパイプライン、天然ガス輸送、化学プラント、発電所、造船、製薬、乳製品、醸造所、飲料、および水利配管。

技術仕様

規格：ASME B16.9, MSS SP-75, EN 10253, GB/T 12459. 材質：ASTM A234 WPB/WP11/WP22; A403 WP304/WP316; A420 WPL6; 炭素鋼、合金鋼、ステンレス鋼. サイズ範囲：1/2" - 48" (DN15 - DN1200). 圧力/壁厚：Sch 5S - Sch XXS / PN 6 - PN 420. 非破壊検査：100%外観検査＋寸法検査; RT/UT/PT/MTおよびPMIはご要望に応じて. 表面処理：ショットブラスト、オイル塗布、塗装、または亜鉛メッキ。

参照規格

ASTM A234

規格名称: Standard Specification for Piping Fittings of Wrought Carbon Steel and Alloy Steel for Moderate and High Temperature Service
発行機関: ASTM International

類似 / 代替材料

本製品は複数の基本グレードをカバーします。以下の代替材料は基本グレード別にグループ化され、各カードは表示の基本グレードからのアップグレード経路です。最終選定は材料エンジニアの確認が必要。

基準：ASTM A234 WPB/WP11/WP22Carbon-steel family: ambient ~ 425°C; outside this band, switch to alloy or low-temp steel.

代替方向

ASTM A234 WPB/WP11/WP22 →ASTM A420 WPL6

Switch to A420 WPL6 when service temp ≤ -29°C (Charpy at -46°C); WPB is not qualified for low temperature.

ASTM A234 WPB/WP11/WP22 →ASTM A234 WP11 / WP12

For creep range (~450-540°C) move to 1.25Cr-0.5Mo (WP11) or 1Cr-0.5Mo (WP12).

ASTM A234 WPB/WP11/WP22 →ASTM A234 WP22

For high-temp creep / hydrogen service use 2.25Cr-1Mo (WP22), common in hydrotreaters and boiler reheat.

ASTM A234 WPB/WP11/WP22 →ASTM A234 WP91

Ultra-supercritical main steam / 540-620°C zones use 9Cr-1Mo-V (Grade 91).

ASTM A234 WPB/WP11/WP22 →ASTM A420 WPL3

Selection window: MDMT between -101°C and -46°C (colder than WPL6, warmer than 9% Ni). Charpy at -150°F (-101°C); typical for ethylene and deep cryogenic propane lines.

ASTM A234 WPB/WP11/WP22 →ASTM A420 WPL8 (9% Ni, 8.4–9.6%)

LNG (-162°C) / liquid nitrogen (-196°C) butt-weld fittings use ASTM A420 WPL8 (Ni 8.4–9.6%, commonly called 9% Ni; Charpy at -320°F / -196°C); matching pipe A333 Gr.8, forgings A522.

基準：A403 WP304/WP316Austenitic stainless family: general chemical / food / pharma; chloride, seawater or strong acid require duplex / nickel alloys.

代替方向

A403 WP304/WP316 →ASTM A403 WP316L

Chloride service (Cl⁻ > 50 ppm, especially T > 60°C): use 316L; higher chloride or temperature still risks SCC — upgrade to duplex.

A403 WP304/WP316 →ASTM A815 WP-S31803 (Duplex 2205)

Seawater / high chloride / moderate temperature butt-weld fittings: duplex 2205 (A815 WP-S31803), PREN ≈ 35, better pitting resistance than 316L. A182 F51 covers forgings/flanges.

A403 WP304/WP316 →ASTM A815 WP-S32750 (Super Duplex 2507)

Offshore / FPSO / water injection wellhead: super duplex 2507 (A815 WP-S32750), PREN ≈ 42–43 (industry SDSS threshold ≥ 40). A182 F53 covers forgings/flanges.

A403 WP304/WP316 →ASME SB-366 / ASTM B366 (Inconel 625 / Incoloy 825)

Strong acid / high-temp sour / hydrogen service: upgrade to Inconel 625 (UNS N06625, WPNCMC) or Incoloy 825 (UNS N08825, WPNICMC).

A403 WP304/WP316 →ASME SB-366 / ASTM B366 (Hastelloy C-276)

Hydrochloric acid / wet chlorine / strongly reducing media: Hastelloy C-276 (UNS N10276, WPHC276).

参考情報のみ — プロジェクト仕様書、NACE、PED / ASME に照らし確認すること。

代表的な業界適用

実際の案件における採用例。BOM 確定前に必ずプロジェクト仕様と照合してください。

Oil & Gas PipelinesOnshore crude / gas trunk lines: API 5L X42 and below pair with A234 WPB; X52-X70 must pair with MSS SP-75 WPHY-52/60/65/70 (yield-strength match). Service window -29 to +120°C (B31.4 / B31.8 onshore practice).
Water & Fire ProtectionMunicipal water, cooling-water loops, fire mains; carbon steel with galvanizing or epoxy lining.
LNG / CryogenicPropane / LPG (~-46°C) → A420 WPL6; ethylene (~-101°C) → A420 WPL3; LNG (-162°C) / liquid nitrogen (-196°C) butt-weld fittings step up to A420 WPL8 (Ni 8.4–9.6%, commonly called 9% Ni).
Power GenerationSub / supercritical main steam and reheat lines: WP11 (~540°C) / WP22 (~565°C) / WP91 (~620°C).
Refinery / HydroprocessingHydrocracking / hydrotreating reactor in/out lines; hydrogen-service per Nelson curve uses WP5 / WP9 / WP22.
OffshoreSeawater loops / FPSO process lines prefer duplex A815 WP-S31803 (2205) / super duplex A815 WP-S32750 (2507); 316L only for short-term or low-chloride sections (SCC risk above ~60°C even with 316L).

規格と材質の整理

以下の情報は製品選定およびRFQ対応のためにご活用いただけます。最終仕様は図面・規格・購買文書に従ってご確認ください。

カテゴリレデューサー

材質 / 規格ASTM A234 WPB/WP11/WP22; A403 WP304/WP316; A420 WPL6; carbon, alloy, stainless

サイズ範囲1/2" - 48" (DN15 - DN1200)

肉厚（Schedule）Sch 5S - Sch XXS / PN 6 - PN 420

適用範囲同心および偏心の突合せ溶接パイプレデューサー。炭素鋼、合金鋼、ステンレス鋼製。工業配管における呼び径の変更に使用。
