Zašto je ovo važno
Ako kupujete ventile za bilo koji visoko-integritetni cevni sistem, stavka koja određuje da li je ventil pogodan za upotrebu je ASME B16.34 ocena. B16.34 je krovni standard koji povezuje klasu pritiska, grupu materijala, projektnu temperaturu i zahteve za dimenzije / NDE / obeležavanje za livene, kovane i izrađene čelične i legurne ventile sa prirubničkim, navojnim ili zavarenim krajevima. Pogrešno čitanje tabele pritisak-temperatura je jedan od najlakših načina da preplatite ili potplatite ventil.
Poređenje obima
| Aspekt | B16.34 pokrivenost |
|---|---|
| Klase pritiska | 150, 300, 600, 900, 1500, 2500, 4500 |
| Grupe materijala | Grupa 1 (ugljenični i niskolegirani čelik), Grupa 2 (austenitni i dupleks nerđajući), Grupa 3 (nikl i legure nikla) |
| Priključci | Prirubnički, navojni, sučeono zavareni, utično zavareni |
| Gornja temperatura prirubničkog kraja | Ocene pritiska-temperatura za prirubničke krajeve prestaju na 1000 stepeni F (538 stepeni C) |
| Podaci o materijalu | Vezani za ASTM/ASME specifikacije navedene u standardu |
Klasa 150 do 2500 se poklapa sa klasama prirubnica u ASME B16.5 / B16.47, zbog čega je B16.34 prirodni prateći kodeks za ventile sa prirubnicama.
Ključne razlike u odnosu na čisto prirubnički standard
- B16.34 je ventil standard, a ne samo standard prirubnice. Pokriva debljinu tela ventila, NDE i obeležavanje pored ocena pritiska.
- Definiše ventile Standardne klase, Specijalne klase i Ograničene klase. Specijalna klasa dozvoljava višu ocenu kada se dodatni NDE izvrši u livnici/kovnici.
- Za ventile sa prirubničkim krajevima, ocena prestaje na 538 stepeni C, čak i ako materijal tela dozvoljava višu temperaturu. Iznad toga, ventili sa zavarenim krajevima se obično koriste.
- Ocene pritiska se smanjuju sa temperaturom. Kao primer koji se često navodi u industrijskim referencama, ventil od ugljeničnog čelika klase 300 koji je dobar za oko 740 psig na ambijentalnoj temperaturi opada na otprilike 535 psig na 700 stepeni F. Uvek pročitajte stvarnu tabelu u najnovijem objavljenom izdanju.
Kada specificirati B16.34
- Svi ASME B31.3 procesni cevni ventili treba eksplicitno da se pozivaju na B16.34.
- Za kiselinsku ili kriogenu uslugu, B16.34 se kombinuje sa NACE MR0175 / ISO 15156, ili sa niskotemperaturnim klasama materijala poput A350 LF2.
- Kada je potrebna viša ocena pritiska za isti dimenzioni okvir, specificirajte Specijalnu klasu i zahtevajte odgovarajući NDE na telu.

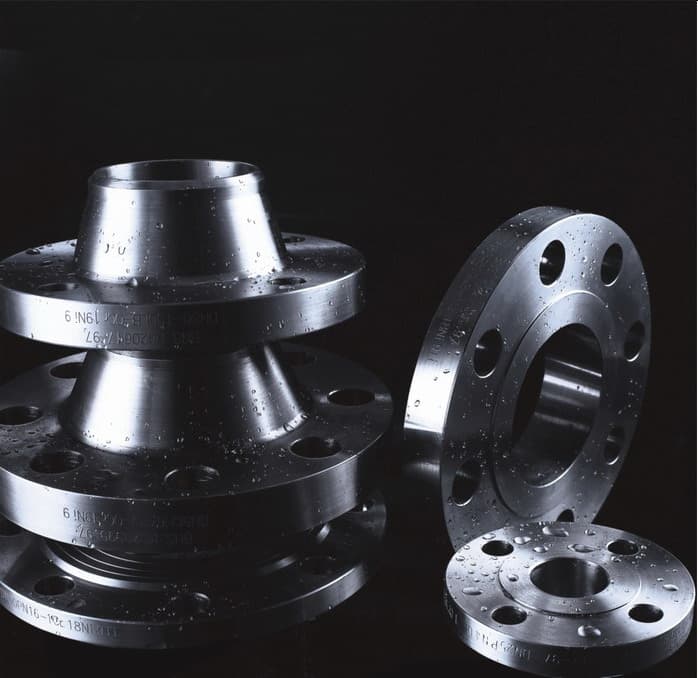

Liveni i kovani delovi ventila prema B16.34 se obično spajaju sa našim kovanim prirubnicama i bešavnim sučeono zavarenim cevnim fitinzima na istoj platformi.
Kontrolna lista za nabavku / specifikaciju
- Navedite tip ventila, priključak, veličinu, klasu, materijal tela i B16.34 referencu, npr. "Zaporni ventil, prirubnički RF, NPS 6, klasa 300, ASTM A216 WCB, ASME B16.34, Standardna klasa".
- Uvek navedite projektni pritisak I projektnu temperaturu. Potvrdite da oba padaju unutar tabele pritisak-temperatura za odabranu grupu materijala i klasu.
- Ako vam je potrebna viša ocena pritiska od standardne tabele, zatražite Specijalnu klasu i definišite NDE metodu.
- Za prirubničke krajeve iznad 538 stepeni C, pređite na ventile sa zavarenim krajevima.
- Proverite materijal unutrašnjosti ventila i sedišta u odnosu na procesni fluid; B16.34 upravlja telom, a ne unutrašnjošću.
- Potvrdite obeležavanje prema B16.34: proizvođač, materijal, klasa, veličina i ocena.
Možemo isporučiti odgovarajuće setove prirubnica-ventila sa punim MTR-ovima. Pošaljite svoju specifikaciju putem naše stranice za upite.
Izvori
- https://www.asme.org/codes-standards/find-codes-standards/b16-34-valves-flanged-threaded-welding-end
- https://blog.projectmaterials.com/valves/asme-b16-34-valve-specification/
- https://www.wermac.org/valves/valves_B16_34.html
- https://www.valvemagazine.com/articles/an-overview-of-asme-b16-34-2017
