Procurement Guide for Figure 8 Blanks (Spectacle Blinds): Specifications, Quality Checks & RFQ Tips

Introduction

Figure 8 blindovi, poznati i kao spectacle blindovi ili spectacle prirubnice, su kritične komponente u cevovodnim sistemima. Njihov prepoznatljiv oblik—jedan puni blank i jedan otvoreni odstojnik povezani veznim elementom—omogućava brzu izolaciju delova tokom održavanja, testiranja ili zaustavljanja. Za EPC inženjere i stručnjake za nabavku, specifikacija ispravnog figure 8 blinda je ključna kako bi se izbegla curenja, osigurala sigurnost i uskladila sa industrijskim standardima. Ovaj vodič pokriva ključna razmatranja za nabavku, od izbora materijala do inspekcije kvaliteta, pomažući vam da donesete informisane odluke.

Key Standards to Confirm

Prilikom nabavke figure 8 blindova, uvek proverite da li se proizvođač pridržava primenljivih standarda. Najčešći su:

• ASME B16.48: Ovaj standard pokriva linijske blankove u veličinama NPS 1/2 do NPS 24 za klase 150, 300, 600, 900, 1500 i 2500. Definiše dimenzije, tolerancije, obrade i materijale.
• ASME B16.5 / B16.47: Za dimenzije prirubnica i tipove obrade (npr. raised face, flat face, ring joint) koji moraju odgovarati spajajućim prirubnicama.
• Standardni materijali:

- Ugljenični čelik: ASTM A105 ili ASTM A516 Gr. 70 (za visokotemperaturnu upotrebu)
- Nerđajući čelik: ASTM A240 Gr. 304/304L ili 316/316L
- Legirani čelik: ASTM A182 F11, F22, itd., u zavisnosti od pritiska i temperature.

Zatražite sertifikate o ispitivanju materijala (MTC) od proizvođača kako biste potvrdili hemijska i mehanička svojstva.

RFQ Checklist: What to Send Before Quotation

Da biste dobili tačne i konkurentne ponude, uključite sledeće u svoj zahtev za ponudu (RFQ):

• Nominalna veličina cevi (NPS) i klasa pritiska (npr. NPS 6, klasa 300)
• Tip obrade: raised face (RF), flat face (FF), ring joint (RTJ), itd.
• Kvalitet materijala: Navedite materijal blanka (blinda) i odstojnika ako su različiti.
• Potrebne sertifikacije: npr. EN 10204 3.1, NACE MR0175, PMI ispitivanje.
• Količina i zahtevi za pakovanje (drvene sanduke, palete, itd.).
• Raspored isporuke i odredište (incoterms).

Davanje jasnog lista sa specifikacijom izbegava cik-cak komunikaciju i smanjuje rizik od pogrešne isporuke.

Quality Risks and Inspection Documents

Figure 8 blindovi moraju zaptivati kada je puna strana instalirana, pa su dimenzionalna tačnost i završna obrada površine kritični. Uobičajeni rizici po kvalitet uključuju:

• Netačna debljina: Debljina blinda mora odgovarati klasi pritiska. Previše tanak može izazvati deformaciju pod pritiskom.
• Završna obrada površine za zaptivku: Završna obrada raised face (125–250 μin Ra tipično) mora biti ujednačena kako bi se sprečila curenja.
• Neporavnanje: Dva kraja (blank i odstojnik) moraju savršeno poravnati sa rupama za vijke spajajućih prirubnica.
• Zamena materijala: Neki proizvođači mogu koristiti niži kvalitet materijala. Uvek zahtevajte MTC i inspekciju treće strane ako je moguće.

Inspekcijski dokumenti koje treba zatražiti:

• Izveštaji o ispitivanju materijala (MTR)
• Izveštaj o dimenzionalnoj inspekciji (sa stvarnim merama)
• Izveštaj o vizuelnoj inspekciji (površinske greške, pukotine, itd.)
• Izveštaji o nerazornom ispitivanju (ultrazvučno, penetrantno bojenje ako je potrebno)
• Izveštaj o ispitivanju tvrdoće (za legirane čelike)
• Sertifikat o ispitivanju pritiskom (ako je hidrostatičko ispitivanje specificirano)

Renomirani dobavljač će pružiti ove dokumente bez oklevanja.

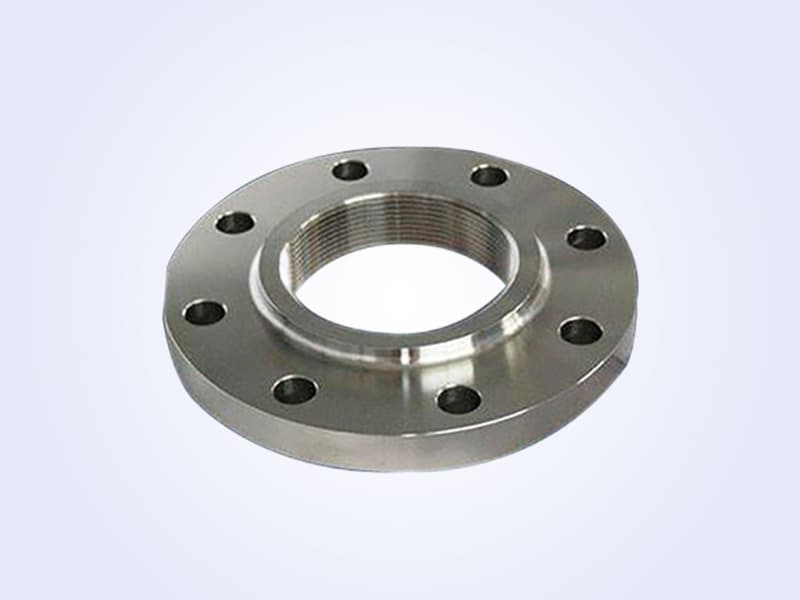

Manufacturing Process Overview

Razumevanje koraka proizvodnje pomaže vam da procenite sposobnost dobavljača. Iako se proces razlikuje od proizvođača do proizvođača, tipični koraci uključuju:

1. Priprema materijala – Sečenje ploče na grubi oblik.
2. Kovanje ili mašinska obrada – Za visokopritisne klase, kovanje je poželjnije od sečenja ploče radi bolje strukture zrna.
3. Termička obrada (ako je potrebna za legirane čelike) – Normalizacija, gašenje i kaljenje radi postizanja mehaničkih svojstava.
4. Mašinska obrada – Konačne dimenzije, obrada površine i bušenje rupa za vijke.
5. Površinska obrada – Antikorozivna prevlaka (npr. podmazivanje uljem, farbanje) prema specifikaciji kupca.
6. Inspekcija i testiranje – Dimenzionalna, NDT, pritisna testiranja.
7. Obeležavanje – Trajno utiskivanje veličine, materijala, klase pritiska i broja toplote.
8. Pakovanje – Sigurno pakovanje za izvoz.

Prilikom revizije dobavljača, proverite da li imaju CNC centre za mašinsku obradu, peći za termičku obradu i sopstvene NDT kapacitete. Sertifikacija treće strane (npr. ISO 9001) je dobra osnova.

Conclusion

Figure 8 blindovi su jednostavne, ali kritične komponente. Ulaganje vremena u pravilnu specifikaciju i kvalifikaciju dobavljača donosi koristi u vidu smanjenog zastoja i sigurnijeg rada. Uvek potvrdite primenljivi standard (ASME B16.48), pregledajte sertifikate materijala i uključite detaljnu RFQ kontrolnu listu.

Za pouzdane figure 8 blindove sa potpunom sledljivošću i mogućnostima inspekcije treće strane, kontaktirajte Hebei Haihao Group. Oni nude širok spektar veličina i materijala, obezbeđujući usklađenost sa ASME i drugim međunarodnim standardima. Pošaljite svoj RFQ danas za brzu ponudu.
