引言

对于EPC工程师和采购经理来说，实现平滑的对焊管段组对对于项目进度和焊接质量至关重要。两项ASME标准规定了关键部件：ASME B16.9（工厂制造的无缝对焊管件）和ASME B16.25（对焊端部的制备）。了解这些标准如何相互作用，有助于您正确指定、采购和检验在管段上正确配合的部件。

本指南解释了每项标准的作用、如何在采购中协调它们，以及在检验中应验证什么。它面向需要实用、可操作信息而不依赖未经核实假设的采购人员。

两项标准：它们涵盖的内容

ASME B16.9 – 工厂制造的无缝对焊管件

ASME B16.9涵盖了NPS 1/2至NPS 48（DN 15至DN 1200）尺寸的工厂制造无缝对焊管件的整体尺寸、公差、压力等级、测试和标记。它适用于任何可生产的壁厚的管件。该标准包括短半径弯头和回弯头，这些以前包含在ASME B16.28中。它不包括低压耐腐蚀对焊管件（参见MSS SP-43）。

ASME B16.25 – 对焊端部

ASME B16.25涵盖了通过焊接连接的管道部件的对焊端部的制备。它包括焊接坡口的要求、厚壁部件的外部和内部成型，以及内部端部的制备（包括尺寸和公差）。它涵盖了无背衬环、分体式或非连续背衬环、实心或连续背衬环、可熔嵌环以及根焊道的气体钨极氩弧焊（GTAW）的接头。

它们在管段组对中的协同作用

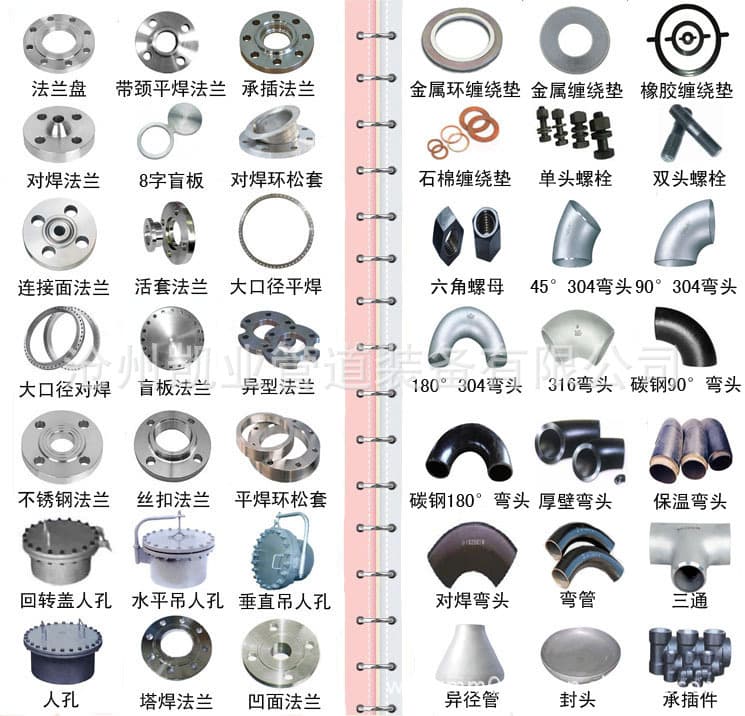

在对焊管段中，管件（弯头、三通、异径管）与管道或其他部件连接。管件按照B16.9的尺寸标准制造，但焊接端部制备（坡口几何形状）必须符合B16.25。管道端部也按照B16.25制备。为了正确组对，坡口角度、钝边和内部轮廓必须在管件和管道之间匹配。

然而，B16.9并不自动规定坡口制备。必须告知管件制造商提供按照B16.25制备的端部，管道制造商也必须按照同一标准制备管道端部。协调至关重要。

管段组对的采购检查

在订购管件和管道用于管段制造时，请在您的询价单（RFQ）中包含以下内容：

指定标准版本：说明适用于您项目的ASME B16.9和ASME B16.25的确切版本。版本会随时间变化，要求可能不同。
壁厚和壁厚系列：B16.9涵盖任何可生产的壁厚，但B16.25中的坡口制备取决于壁厚。为每个管件提供公称壁厚或壁厚系列。
坡口类型：指定您是否需要标准坡口、复合坡口或厚壁部件的特殊制备。B16.25包括厚壁部件的外部和内部成型要求。
背衬环要求：如果您的焊接工艺使用背衬环（实心、分体式或可熔嵌环），请在RFQ中说明。B16.25涵盖了带背衬环接头的制备。
材料和等级：确保管件材料与管道材料匹配，并适用于焊接工艺。
标记和认证：要求按照B16.9进行标记，并根据您的项目规范提供材料测试证书。

检验和文件要点

在检验期间，请验证以下内容：

尺寸合规性：检查管件是否符合B16.9的尺寸公差（例如，外径、壁厚、中心到端面的尺寸）。使用校准工具并参考标准。
坡口几何形状：验证坡口角度、钝边宽度和内部轮廓是否符合B16.25。使用轮廓规或光学比较仪。
表面状况：检查是否存在可能影响焊接质量的缺陷，如裂纹、重皮或过度粗糙。
标记：确认每个管件都按照B16.9标记了尺寸、材料、壁厚系列和标准。
文件：审查材料测试证书、炉号和可追溯性记录。确保它们与采购订单一致。

常见风险及如何避免

坡口不匹配：如果管件坡口与管道坡口不匹配，组对间隙可能超过焊接工艺限制。缓解措施：在RFQ中指定B16.25，并在焊接前检查坡口。
壁厚不正确：管件可能提供的壁厚与管道壁厚系列不匹配，导致错位。缓解措施：在收货时验证壁厚。
忽略厚壁要求：对于厚壁部件，B16.25要求特殊的内部成型。如果未指定，管件可能不合适。缓解措施：提供壁厚并要求厚壁制备。
假设B16.9包含坡口：B16.9并不自动包含坡口制备。始终单独指定B16.25。

给EPC工程师的实用建议

与焊接工程师协调：确保坡口制备与合格的焊接工艺规程（WPS）相匹配。
利用预制会议：与制造商和管件供应商讨论组对要求，以避免误解。
考虑组对公差：允许符合适用管道规范（例如ASME B31.3）的可接受错位。B16.25提供尺寸，但管道规范规定组对公差。
利用预制服务：考虑使用提供预制管道和安装服务的供应商，以简化管段制造。河北海浩集团提供预制管道和安装解决方案，可以整合管件供应和管段制造。

结论

协调ASME B16.9管件与B16.25端部对于成功的对焊管段组对至关重要。通过在RFQ中明确指定这两项标准，在检验中验证合规性，并理解它们之间的相互作用，可以减少组对问题并提高焊接质量。始终验证您项目的规范版本和焊接程序的具体要求，因为这些可能施加额外的限制。

如需可靠供应ASME B16.9管件，河北海浩集团提供各种无缝对焊管件，可按照B16.25端部制备。联系我们讨论您的管段制造需求。
